Кирпичная печь на два этажа - конструкция, при которой один массив кладки отдаёт тепло сразу на первый и второй уровень дома, без отдельного отопительного прибора наверху. Такое решение выбирают владельцы двухэтажных домов и дач в Санкт-Петербурге и Ленинградской области, когда хотят обойтись одной топкой на весь дом. Ниже - как устроен такой массив, как тепло распределяется между этажами, какие требования предъявляют к фундаменту и дымоходу и почему проект такой печи обычно доверяют печнику.

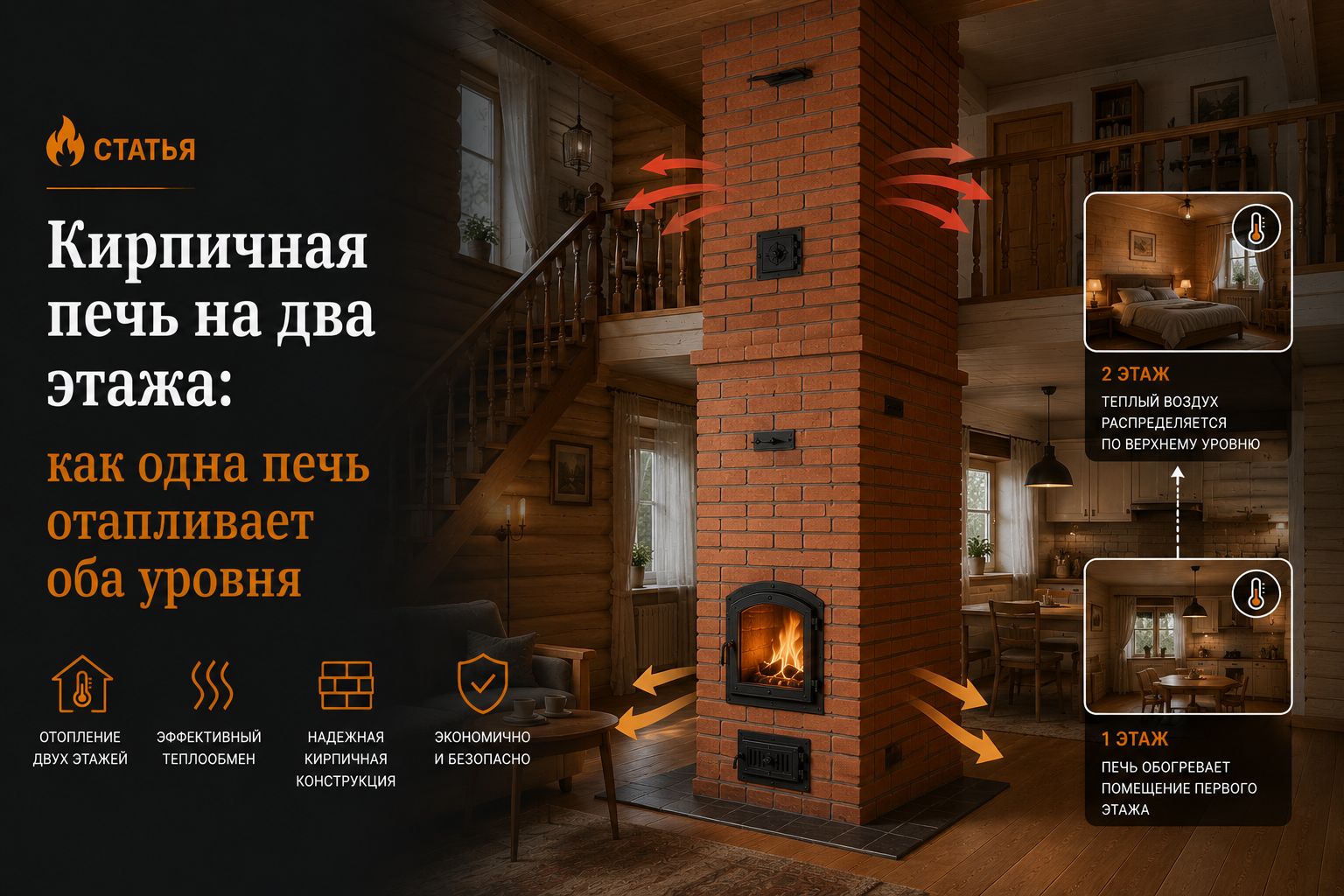

Как один массив печи прогревает два уровня дома
Печь на два этажа строят так, что тело кладки проходит сквозь межэтажное перекрытие и частью выходит на второй этаж, либо массив ставят так, что его теплоотдающие стенки граничат с воздухом обоих уровней через проём в перекрытии. Тепло от топки и дымооборотов копится в кирпичной кладке и постепенно отдаётся в помещение конвекцией и излучением - в этом суть любой массивной кирпичной печи. У печи на два этажа увеличивается площадь контакта массива с воздухом дома, а часть тёплого воздуха дополнительно поднимается на второй уровень через сам проём в перекрытии за счёт естественной конвекции.
Такую печь проектируют как единый теплотехнический расчёт, а не как две отдельные печи одна над другой: топка и система дымооборотов у неё общие, а не продублированные на каждом этаже.
Распределение тепла между этажами и подбор размера печи
Как именно тепло делится между первым и вторым уровнем, зависит от площади и теплопотерь каждого этажа, места печи в плане дома и того, насколько открыт проём между уровнями. Если второй этаж меньше по площади или лучше утеплён, туда обычно выводят меньшую долю теплоотдающей поверхности; если оба уровня близки по теплопотерям, массив стараются распределить равномерно. Расчёт ведут по суммарной площади дома и теплопотерям каждого помещения, а не только по кубатуре первого этажа, как для одноуровневой печи. Ориентировочно прикинуть размер печи под площадь дома можно здесь:
Требования к фундаменту под тяжёлый массив на два этажа
Печь, которая проходит через оба этажа, весит существенно больше типовой одноуровневой печи: массив крупнее, а часть кладки поднимается на высоту второго уровня. Такой печи нужен отдельный фундамент, рассчитанный на нагрузку конкретной конструкции, и он не должен быть связан с фундаментом дома - осадка у них разная, а жёсткая связка со временем ведёт к трещинам в кладке. Глубину заложения и площадь опоры определяют расчётом, с учётом несущей способности грунта на участке и итоговой массы печи. Общие принципы того, когда и какой фундамент нужен под кирпичную печь, справедливы и здесь, но для двухэтажной конструкции запас по несущей способности закладывают выше.
Дымоход и проход через межэтажное перекрытие
На пути с первого этажа на второй дымоход печи проходит сквозь межэтажное перекрытие - это узел с повышенными требованиями пожарной безопасности, разделку в нём нормируют отдельно от остальной кладки. Детали самого узла - тема отдельного разговора и отдельного расчёта, здесь важно другое: выше второго этажа дымоход ведут дальше вверх, через кровлю, с соблюдением высоты над коньком и отступов до горючих конструкций крыши. Чем выше дом и печь, тем больше значения приобретает точный расчёт сечения и высоты трубы - тяга должна работать стабильно на обоих уровнях одновременно, а не только там, где стоит топка.
Сложность кладки печи на два этажа и риски самостоятельной работы
Печь на два этажа сложнее типовой одноуровневой конструкции: массив выше, узел прохода через перекрытие требует точной перевязки и разделки, а распределение тепла между уровнями нужно закладывать ещё на этапе проекта, а не подгонять по факту. Из-за увеличенного объёма кладки заметно выше и расход материала - от чего зависит расход кирпича на печь, при двухэтажной схеме считают отдельно для каждого уровня. Ошибка в проходе через перекрытие или в распределении тепла проявляется уже при эксплуатации: один этаж перетапливается, другой остаётся холодным, либо тяга работает нестабильно. Переделать такую печь сложнее, чем одноуровневую: придётся частично вскрывать не только тело печи, но и узел прохода через перекрытие, поэтому проект и кладку печи на два этажа обычно доверяют печнику.
Как печник кладёт печь на два этажа под ключ
Прежде чем закладывать именно такую схему, её обычно сравнивают с альтернативами - печью на каждом этаже, камином или другим отопительным прибором, и на консультации печник помогает понять, какая печь лучше подходит для дома при конкретной планировке. Под ключ работу ведут по этапам: проектируют массив и рассчитывают мощность и распределение тепла по этажам, устраивают отдельный фундамент под печь, кладут тело печи через оба уровня с проходом через перекрытие, выводят и утепляют дымоход выше кровли, затем печь просушивают и постепенно выводят на рабочий режим. В услугу кладки кирпичной печи под ключ входят расчёт, кладка массива, устройство фундамента и дымохода, а также вывод печи на режим и гарантия на выполненные работы.
